MEP integracija u modularne čelične sustave
Uvod: Zašto MEP integracija definira modularnu izvedbu
U modularnim čeličnim sustavima, mehanička, električna i vodovodna (MEP) integracija nije sekundarni zadatak koordinacije-već je odlučujući faktor koji određuje hoće li modularna konstrukcija ispuniti svoja obećanja o brzini, kvaliteti i predvidljivosti.
Za razliku od uobičajenih čeličnih konstrukcija-izgrađenih na gradilištu, gdje se MEP sustavi često postavljaju nakon dovršetka konstrukcijskog okvira, modularna čelična konstrukcija zahtijeva da MEP elementi budu projektirani, koordinirani i često instalirani unutar tvornički-proizvedenih modula. Ova promjena iz temelja mijenja odnos između strukture i usluga, stavljajući mnogo veći naglasak na preciznost, ranu koordinaciju i-razmišljanje na razini sustava.
Ovaj članak istražuje tehničke izazove, inženjerske principe i najbolje prakse za integraciju MEP sustava u modularne čelične konstrukcije, s fokusom na dugoročne-izvedbe i konstruktivnost.

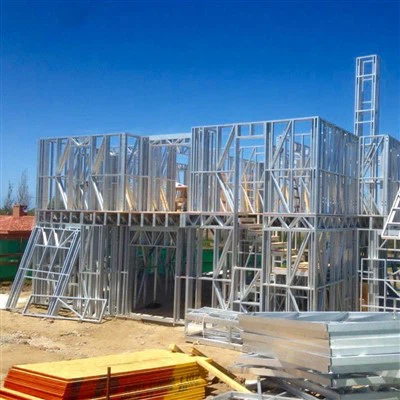

Međuovisnost konstrukcija–MEP u modularnim čeličnim sustavima
Fiksna geometrija i ograničena tolerancija
Modularni čelični sustavi definirani su fiksnim geometrijama. Nakon što moduli napuste tvornicu, mogućnosti prilagodbe su minimalne. Ovo ograničenje znači da MEP usmjeravanje mora biti točno usklađeno sa konstrukcijskim elementima, otvorima i spojnim zonama.
Neadekvatna koordinacija može dovesti do:
Smetnje između kanala, cijevi i čeličnih elemenata
Ugrožen strukturni kapacitet zbog pretjeranih prodora
Prerada na-licu mjesta koja potkopava modularnu učinkovitost
Integracija MEP-a stoga se mora riješiti u fazi projektiranja, a ne odgoditi do izgradnje.
Implikacije -nosivosti MEP komponenti
Iako se MEP sustavi obično klasificiraju kao ne-strukturalni, njihova težina i dinamičko ponašanje utječu na konstrukcijski dizajn.
Primjeri uključuju:
Velike HVAC jedinice koje nameću koncentrirana opterećenja
Vertikalni nizovi vodovoda koji dodaju kumulativnu težinu po modulima
Vibracije mehaničke opreme koje utječu na strukturnu izvedbu
U modularnim čeličnim sustavima, ovi se učinci moraju uzeti u obzir unutar konstrukcijskog puta opterećenja, posebno kada su MEP komponente ugrađene u tvornici.
Strategije koordinacije dizajna
Rana multidisciplinarna integracija
Uspješna MEP integracija počinje ranom suradnjom između građevinskih inženjera, MEP inženjera i dizajnera modularnih sustava. Sekvencijalni pristupi dizajnu nisu kompatibilni s modularnom konstrukcijom.
Ključni prioriteti koordinacije uključuju:
Zajedničke referentne mreže i referentne razine
Definirane MEP zone unutar konstruktivnih modula
Dogovorena mjesta i veličine prodora
Rane odluke smanjuju nizvodne sukobe i čuvaju strukturni integritet.
Digitalno modeliranje i otkrivanje sukoba
Napredno digitalno modeliranje igra ključnu ulogu u modularnoj integraciji MEP-a. Tro-dimenzionalni modeli koordinacije omogućuju timovima da vizualiziraju prostorne odnose i identificiraju sukobe prije početka izrade.
Međutim, digitalni alati učinkoviti su samo ako su podržani discipliniranim inženjerskim tijekovima rada. Modeli moraju odražavati realne tolerancije, zahtjeve za ugradnju i dopuštenja za održavanje, a ne idealiziranu geometriju.
Strukturni prodori i otvori
Utjecaj prodora na strukturnu izvedbu
Proboji kroz čelične grede, stupove ili podne sustave često su potrebni za usmjeravanje MEP usluga. Svaki prodor mijenja raspodjelu naprezanja i smanjuje efektivnu površinu-presjeka.
U modularnim čeličnim sustavima, nekontrolirani prodori mogu ugroziti:
Nosivost-opterećenja
Otpornost na vatru
Izvedba zamora
Kao rezultat toga, mjesta prodora moraju biti projektirana, a ne improvizirana.
Standardizacija MEP otvora
Jedna učinkovita strategija je standardizacija MEP otvaranja kroz module. Definiranjem ponovljivih uzoraka prodiranja, proizvođači mogu:
Pojednostavite izradu
Poboljšati kontrolu kvalitete
Smanjite strukturnu varijabilnost
Standardizacija također olakšava buduće izmjene i održavanje.
Vertikalna MEP distribucija u modularnim sustavima
Poravnanje preko naslaganih modula
U više-katnim modularnim čeličnim zgradama, vertikalni MEP sustavi moraju biti precizno poravnati preko naslaganih modula. Čak i manja odstupanja u dimenzijama mogu poremetiti kontinuitet usluge.
Kritična razmatranja uključuju:
Akumulacija tolerancije preko sučelja modula
Fleksibilnost spajanja za okomite uspone
Protupožarna i akustična separacija na spojevima modula
Vertikalno usklađivanje često je jedan od najizazovnijih aspekata modularne MEP integracije.
Servisne zone i okna
Namjenske servisne zone ili integrirana okna osiguravaju kontrolirane putove za MEP sustave. U modularnim čeličnim sustavima, ove zone moraju biti strukturno uokvirene i usklađene s operacijama podizanja i slaganja.
Dobro-projektirane servisne zone povećavaju pouzdanost i pojednostavljuju instalaciju i dugoročno održavanje.
Horizontalni MEP distribucijski i stropni sustavi
Integracija s podnim i stropnim sklopovima
Horizontalna distribucija MEP-a obično se događa unutar stropnih plenuma ili sustava podignutih podova. U modularnoj čeličnoj konstrukciji ti su prostori često ograničeni ograničenjima transportne visine i strukturnom dubinom.
Dizajneri moraju uravnotežiti:
Strukturna učinkovitost
MEP kapacitet
Arhitektonski zahtjevi
Ova ravnoteža zahtijeva pažljivu koordinaciju dubine grede, podnih sustava i usmjeravanja usluga.
Pristup i mogućnost održavanja
MEP sustavi zahtijevaju stalan pristup radi pregleda i popravka. Modularni čelični sustavi moraju sadržavati pristupne ploče, uklonjive stropne dijelove i prostore za servisiranje bez ugrožavanja konstrukcijskih ili protupožarnih performansi.
Održivost treba tretirati kao kriterij dizajna, a ne naknadnu misao.
Protivpožarna, akustička i toplinska razmatranja
Odvajanje požara i MEP prodori
Vatro-otporni sklopovi uobičajeni su u modularnim čeličnim zgradama. MEP prodori kroz ove sklopove moraju održavati otpornost na vatru putem odobrenih detalja i materijala.
Neuspjeh da se rano integriraju zahtjevi za zaštitu od požara može rezultirati skupim redizajnom ili ne-sukladnošću.
Akustična izolacija
Mehanička oprema i cjevovod može prenositi buku i vibracije kroz čelični okvir. U modularnim sustavima, gdje su komponente čvrsto integrirane, akustička kontrola je posebno važna.
Učinkovite strategije uključuju:
Izolacijski nosači za opremu
Elastične veze za cjevovod
Odvajanje prostora-osjetljivih na buku
Tvornička instalacija naspram dovršetka na-licu mjesta
Prednosti tvornički-instaliranih MEP sustava
Ugradnja MEP sustava u tvornici nudi nekoliko prednosti:
Poboljšana kontrola kvalitete
Smanjeni-rad na gradilištu
Kraći rokovi izgradnje
Međutim, tvornička instalacija povećava važnost preciznosti, jer je greške teško ispraviti nakon isporuke modula.
Hibridni pristupi instalaciji
Neki sustavi prihvaćaju hibridni pristup, gdje se primarna MEP infrastruktura instalira u tvornici, dok se konačna povezivanja i puštanje u pogon odvijaju na-licu mjesta.
Ovaj pristup pruža fleksibilnost uz očuvanje mnogih prednosti modularne konstrukcije.
Ograničenja transporta i montaže
Zaštita MEP komponenti tijekom transporta
MEP komponente su ranjive tijekom transporta. Potrebna je odgovarajuća zaštita kako bi se spriječilo oštećenje, neusklađenost ili kontaminacija.
Projektanti moraju uzeti u obzir sile-izazvane transportom i ugraditi zaštitne mjere u dizajn modula.
Upravljanje tolerancijama na sučeljima modula
MEP veze na sučeljima modula moraju se prilagoditi manjim neusklađenostima uz održavanje performansi. Fleksibilni priključci, dilatacijski spojevi i podesivi priključci se obično koriste.
Upravljanje tolerancijama bitno je za osiguranje pouzdane integracije sustava tijekom sastavljanja.
Dugoročne-izvedbe i prilagodljivost
Buduće izmjene i nadogradnje sustava
Zgrade se razvijaju tijekom vremena. Modularni čelični sustavi trebali bi omogućiti buduće modifikacije MEP-a bez ugrožavanja strukturalnog integriteta.
Standardizirane zone usluga, pristupačne rute i jasna dokumentacija podržavaju dugoročnu-prilagodljivost.
Perspektiva životnog ciklusa
Integracija u MEP utječe ne samo na početnu konstrukciju, već i na operativnu učinkovitost, troškove održavanja i životni vijek zgrade. Perspektiva životnog ciklusa osigurava da kratkoročne-učinkovitosti ne ugroze dugoročne-izvedbe.
Zaključak: MEP integracija kao temeljna inženjerska disciplina
Integracija MEP-a u modularne čelične sustave složen je inženjerski izazov koji se nalazi na raskrižju strukture, usluga i proizvodnje. Njegov uspjeh ovisi o ranoj koordinaciji,-dizajnu vođenom preciznošću i jasnom razumijevanju interakcija sustava.
Kako se modularna čelična konstrukcija nastavlja širiti, učinkovita integracija MEP-a sve će više definirati uspjeh projekta. Kada se struktura i usluge tretiraju kao jedinstveni sustav, a ne odvojene discipline, modularne čelične zgrade postižu svoj puni potencijal u učinkovitosti, kvaliteti i pouzdanosti.
